| 产品特性：选矿溜槽 | 加工定制：是 | 类型：溜槽选矿设备 |
| 生产厂商：江西伟铭机械设备有限公司 | 型号：5LL | 品牌：伟铭机械 |
| 订货号：20200618 | 货号：10020 | 给矿浓度：20-55 |
| 给矿粒度：4-0.02（mm） | 冲程：见参数 | 冲次：见参数 |
| 处理能力：15-40（t） | 冲洗水量：2-5 | 规格：2000 |
| 是否跨境货源：否 |

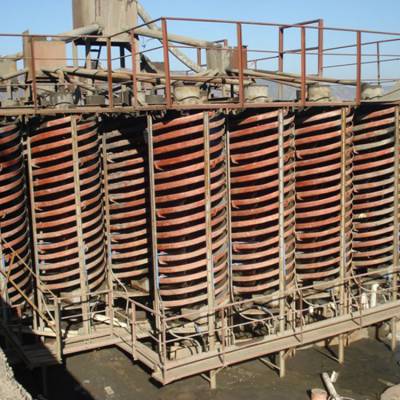

螺旋溜槽产品介绍
适用于金矿、银矿、砂金矿、铅锌矿、铜矿、锡矿、钛铁矿、硫铁矿、赤铁矿、褐铁矿、铬铁矿、钨铁矿、钨矿、钽泥矿、煤矿、独居石、蓝宝石、重晶石、金红石、锆英石、硅钞等矿物的选别。是选别有色金属、黑色金属、非金属矿及稀有金属的重选设备。
设备用途：
本设备适用于分选粒度0.3--0.02毫米细料的铁矿、钛铁矿、铬铁矿、硫铁矿、锆英石、金红石、独居石、钨矿、锡矿、钽矿、铌矿以及具有比重差异的其他有色金属、稀有金属和非金属矿物体。本设备具有选别过程稳定、容易控制，给矿浓度允许变化范围大，富集比高、回收***，占地面积小、耗水量少，结构简单，无需动力，处理量大，安装简易，操作方便，投资小等优点。
主要技术参数表
型号规格 | 5LL-2000 | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
螺旋直径（mm） | 2000 | 1500 | 1200 | 900 | 600 | 400 | |
螺距（mm） | 1200 | 900/800/680/540 | 900/720 /540 | 675/540 /405 | 450/360 /270 | 240/180 | |
距径比 （螺距/直径） | 0.6 | 0.48/0.36 | 0.75/0.6 /0.45 | 0.75/0.6 /0.45 | 0.75/0.6 /0.45 | 0.6/0.45 | |
横向倾角 | 9° | 9° | 9° | 9° | 9° | 9° | |
安装头数 | 3 | 4 | 4 | 4 | 2 | 2 | |
给矿粒度（mm） | 2.00-0.04 | 0.8-0.037 | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 | |
给矿浓度 | 30-55 | 30-60 | 25-35 | 25-55 | 25-55 | 25-55 | |
处理能力（t/h） | 7-10 | 6-8 | 4-6 | 2-3 | 0.4-0.8 | 0.15-0.2 | |
外形尺寸 | 长 | 2120 | 1600 | 1360 | 1060 | 700 | 460 |
宽 | 2120 | 1600 | 1360 | 1060 | 700 | 460 | |
高 | 5600 | 5300 | 5230 | 4000 | 2600 | 1500 | |
重量 （kg ） | 900 | 800 | 600 | 400 | 150 | 50 | |
工作原理
将螺旋溜槽立起,校准垂直线,用铁架或木头固定在合适的位置,由砂泵将矿砂送到螺旋上面两个进料口处,加入补充水,调节矿桨浓度,矿桨自然从高往下旋流,在旋转的斜面流速中产生一种惯性的离心力,以矿砂的比重,粒度,形状上的差异,通过旋流的重力和离心力的作用,将矿与砂分开,精矿流入精矿斗用管道接出,尾砂流进尾砂斗用管道接到砂池,再用砂泵排走,完成了选矿的全过程.
